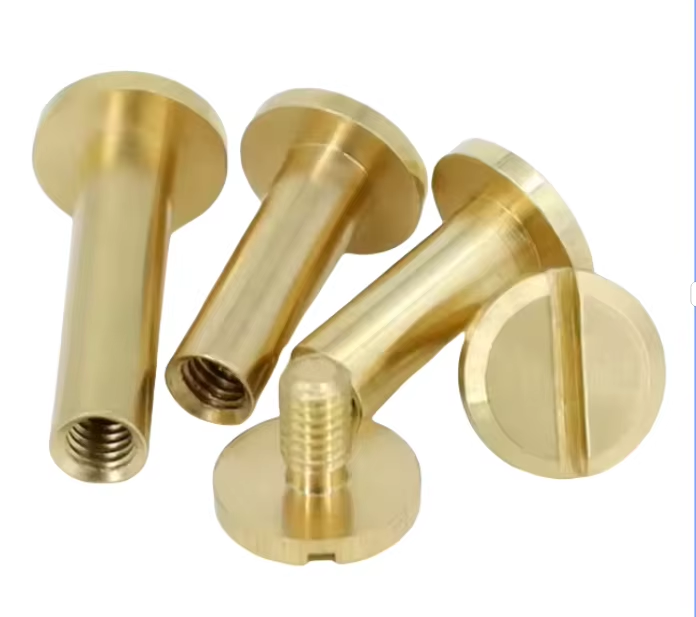

Як виявити проблеми з якістю деталей ЧПК?

Оцінка точності розмірів і допусків у деталях CNC

Поширені неточності розмірів у компонентах, оброблених на верстатах з ЧПК

Згідно з останнім Звітом про стан індустрії обробки металу за 2024 рік, близько трьох чвертей усіх проблем із розмірами в CNC-обробці пояснюються тепловим розширенням, деформацією інструменту та пружним поверненням матеріалу. Працюючи з алюмінієвими сплавами, ми помітили, що вони можуть розтягуватися або стискатися приблизно на 0,15% лише через зміну температури близько 15 градусів Цельсія. Зразки зі сталі не набагато кращі, зазвичай вони демонструють похибку положення у межах плюс-мінус 0,08 міліметра після зняття напружень під час охолодження. І не варто забувати про проблеми з закріпленням деталей. Просте невідповідне розташування при налаштуванні лещат може призвести до відхилення паралельності до чверті міліметра на деталі довжиною всього 100 мм. Ці незначні величини реально накопичуються під час виготовлення прецизійних компонентів.

Роль геометричних розмірів і допусків (GD&T)

Стандарти GD&T (ASME Y14.5-2018) дозволяють виробникам визначати зони допусків замість використання фіксованих вимірювань ±, що зменшує рівень браку на 34% порівняно з традиційними методами нормування (NIST 2023). Цей метод забезпечує чіткий контроль форми, орієнтації та розташування, що має критичне значення для високоточних складальних операцій.

Визначення функціональних зон допусків дозволяє забезпечити правильне прилягання та роботу деталей навіть за наявності незначних відхилень у виготовленні.

Системи автоматичного контролю та перевірки допусків у реальному часі

Сучасні CNC-обробні центри тепер поєднують лазерні сканери з технологією машинного зору, щоб постійно перевіряти розміри під час виробничих процесів. Згідно з останніми дослідженнями із виробничих журналів, така конфігурація скорочує час, необхідний для контролю якості після обробки, приблизно на дві третини. Деякі підприємства почали використовувати гібридні підходи, де традиційні контактні щупи працюють разом із розумним програмним забезпеченням, яке передбачає момент, коли інструменти почнуть впливати на допуски деталей. Ці системи можуть виявляти потенційні проблеми ще за півгодини до їх виникнення, що пояснює, чому деякі виробники медичних пристроїв повідомляють майже ідеальні показники першого проходу на своїх підприємствах. Завдяки таким можливостям моніторингу в реальному часі оператори можуть негайно усувати проблеми замість того, щоб мати справу з дорогим браком або переробляти деталі пізніше у коштовних авіаційних чи прецизійних інженерних роботах.

Оцінка стану поверхні та виявлення поверхневих дефектів у деталях CNC

Вплив параметрів різання на шорсткість поверхні

Те, як ми встановлюємо параметри різання, такі як подача, швидкість шпінделя та глибина врізання у матеріали, суттєво впливає на те, наскільки гладкою або шорсткою буде кінцева поверхня. Коли цехи знижують подачу приблизно на 25%, вони часто отримують кращу обробку, досягаючи близько Ra 0,4 мкм. Але якщо хтось робить занадто глибокі різи, інструменти починають залишати неприємні сліди через пружне відштовхування металу. Алюміній найкраще обробляти на шпінделях зі швидкістю понад 8000 об/хв, що забезпечує практично дзеркальну якість поверхні нижче Ra 0,8 мкм. Однак, якщо застосовувати такі самі високі швидкості для нержавіючої сталі, слід бути обережним — бурти утворюються значно швидше, іноді аж на 35% більше, ніж зазвичай. Правильний підхід передбачає спочатку аналіз типу оброблюваного матеріалу, а потім відповідну корекцію параметрів, щоб деталі виходили якісними, не уповільнюючи при цьому виробництво надто сильно чи не створюючи проблем на наступних етапах.

Вимірювання якості поверхні: профілографи, оптичні сканери та іміджинг на основі штучного інтелекту

Сучасні методи перевірки поверхонь об'єднують профілометри, які вимірюють параметри шорсткості поверхні, такі як Ra та Rz, з точністю близько 5%, разом із 3D-оптичними сканерами, здатними збирати півмільйона точок даних щосекунди для аналізу структури хвилястості. Інтеграція штучного інтелекту в системи візуалізації справила реальну зміну у відділах контролю якості. Ці розумні системи скорочують кількість хибних сповіщень майже на дві третини порівняно з тим, що зазвичай виявляють люди, оскільки можуть зіставляти траєкторії інструментів верстатів із фактичними нерівностями поверхні. Після навчання на понад десяти тисячах різних оброблених деталей ці моделі ШІ добре навчилися розрізняти нормальні сліди інструменту та серйозні подряпини, які потребують уваги. Ця здатність суттєво впливає на виробничих ділянках, де щодня виготовляють тисячі компонентів, забезпечуючи значно більшу узгодженість між партіями без необхідності постійного втручання керівників.

Оптимізація траєкторій інструменту для покращення якості обробленої поверхні

Сучасне CAM-програмне забезпечення використовує такі методи, як трохоїдальне фрезерування та крок згладжування, що відповідає кривизні, завдяки чому поверхня стає рівнішою. Під час обробки складних форм спіральні траєкторії інструмента фактично зменшують середню шорсткість (Ra) приблизно на 28% у порівнянні з традиційними зигзагоподібними методами. Справжнє дива відбуваються під час остаточної обробки, коли ці розумні системи оперативно коригують відстань кроку згладжування на основі потокових даних зворотного зв'язку. Це забезпечує однакову якість поверхні навіть на найскладніших викривлених деталях і досягає допусків у межах приблизно 0,02 мм, що на 40% краще, ніж у старих методів із фіксованим кроком. Для виробників, які працюють у таких галузях, як авіакосмічна промисловість або виробництво медичних пристроїв, всі ці покращення перекладаються на реальну економію. Йдеться про скорочення витрат на післяобробку приблизно на 18 доларів США на компонент, що швидко накопичується під час великосерійного виробництва.

Контроль зносу інструменту та продуктивності верстата для запобігання дефектам

Як знос інструменту впливає на розмірну точність та цілісність поверхні

Коли різальні інструменти починають показувати ознаки зносу, вони створюють розмірні похибки, що перевищують допуск ±0,005 дюйма на алюмінієвих деталях, згідно з дослідженням Поннемана за 2023 рік. Основна проблема полягає у зносі бічної поверхні, що фактично збільшує сили різання на двадцять-сорок відсотків. Що відбувається далі? Тонкостінні компоненти деформуються, а поверхні набувають різноманітних дефектів, включаючи неприємні заусенці та дратівливі мікротріщини, які ніхто не хоче бачити. Зокрема для обробки титану ураження кромки стає серйозною проблемою, коли значення Ra піднімається вище 12,5 мікрометра. Це більше ніж у чотири рази перевищує прийнятний рівень у суворому світі авіаційних виробничих стандартів. Проте компанії, які впроваджують проактивні системи моніторингу, спостерігають значні покращення. Своєчасне виявлення допомагає повністю запобігти цим проблемам якості, скоротивши кількість невідповідних продуктів приблизно на сімдесят два відсотки завдяки своєчасним заходам до того, як ситуація вийде з-під контролю.

Інструменти з вбудованими сенсорами та стратегії передбачуваного обслуговування

Системи виявлення зношування інструментів на основі штучного інтелекту аналізують вібраційні патерни (3,5–8 кГц) та теплові зображення, щоб передбачити заміну карбідних пластин у межах ±15 хвилин від фактичного виходу з ладу. Ці системи використовують три основні типи сенсорів:

• Тензометричні датчики виявляють аномалії крутного моменту, що вказують на деформацію інструмента
• Акустичні емісійні датчики ідентифікують події мікрочіплення з достовірністю понад 98%
• Інфрачервоні камери відстежують градієнти температури, що свідчать про деградацію покриття

Інтегровані до процесів передбачуваного технічного обслуговування, вони скорочують незаплановані простої на 30–50% порівняно з заміною за графіком (McKinsey, 2024).

Встановлення обмежень терміну служби інструменту на основі даних про матеріал і технологічний процес

Під час свердління сталі 316L термін служби інструменту скорочується на 65%, якщо подача перевищує 0,15 мм/об (Довідник з динаміки обробки, 2023). Обмеження, засновані на даних, враховують такі ключові фактори:

Кореляція прогресування зносу з даними процесу продовжує термін служби пластини на 40%, зберігаючи необхідну якість поверхні (Ra ≤3,2 мкм), особливо у виробництві медичних приладів.

Виявлення помилок програмування та проблем калібрування верстата

Помилки G-коду та програмного забезпечення CAM, що призводять до дефектів деталей

Приблизно кожна четверта проблема з розмірами деталей, оброблених на верстатах з ЧПУ, пов'язана з помилками в G-коді або траєкторіях інструменту CAM, які виникають на певному етапі. Дослідження, опубліковане минулого року в журналі MDPI Machines, також показало дещо суттєве. Коли програмісти забувають врахувати прогин різального інструменту під тиском під час налаштування CAM, це створює постійні похибки ±0,1 міліметра, особливо помітні в тонких стінках авіаційних деталей. Ще одна типова проблема виникає, коли існує невідповідність між тим, що надсилає постпроцесор, і тим, що фактичний верстат очікує отримати. Це часто призводить до небажаного видалення матеріалу в точках переходу обробки заготовки зі стандартної триосьової операції до п’ятиосьової.

Діагностика биття шпінделя, неправильного вирівнювання та теплового розширення

Коли биття шпінделя перевищує 0,003 мм, це починає створювати неприємні проблеми з концентричністю в прецизійних обертових компонентах, таких як гідравлічні блоки клапанів. Проблема ускладнюється ще й термічним розширенням в лінійних напрямних, що призводить до зсуву позиції. Ми спостерігали показники близько 34 мікрометрів на метр на кожен градус Цельсія підвищення температури під час операцій фрезерування алюмінію. На щастя, сучасні виробництва все частіше використовують бездротові датчики вібрації разом із лазерними інтерферометрами для виявлення ранніх ознак зносу підшипників та проблем з вирівнюванням. Вчасне виявлення цих проблем запобігає погіршенню якості поверхні та зберігає критичні допуски, які інакше потребували б дорогого повторного виготовлення на пізніх етапах.

Симуляція та пробні запуски перед обробкою для раннього виявлення помилок

Використання платформ віртуального оброблення зменшує кількість колізій оснастки приблизно на 82% у порівнянні з традиційними ручними перевірками. Для складних форм виробники проводять пробні запуски, використовуючи такі матеріали, як оброблюваний віск, замість справжніх матеріалів. Це допомагає перевірити, чи інструменти зможуть дійсно потрапити туди, куди потрібно. У виробника автозапчастин показник переділування прототипів знизився приблизно на 40%, коли вони почали регулярно це робити. Основна вигода полягає в тому, щоб бачити траєкторії інструментів у реальному часі під час симуляції. Ці візуалізації виявляють проблеми з вирівнюванням, які зазвичай пропускаються при простому перегляді статичного G-коду. Виявлення таких проблем на ранній стадії економить кошти, оскільки нікому не доведеться марнувати час на обробку дорогого металу, щоб потім виявити помилку.

Сучасні методи контролю для надійного забезпечення якості при обробці на верстатах з ЧПК

Етапи контролю: поточний контроль, остаточна перевірка та процедури вибіркової перевірки

Контроль якості для сучасних операцій з ЧПК, як правило, передбачає кілька ключових етапів перевірки. Під час виробництва техніки перевіряють розміри деталей безпосередньо після кожного налаштування верстата, щоб виявити будь-які проблеми, перш ніж вони перетворяться на більші ускладнення. В кінці виробничого процесу підприємства часто покладаються на координатно-вимірювальні машини (CMM), щоб повторно перевірити ці критичні параметри, забезпечуючи відповідність усіх значень діапазону ±2 мкм, який найчастіше вимагають клієнти. Для компаній, що випускають великі партії деталей, також важливим стає статистичне вибіркове контролювання. Ці випадкові перевірки допомагають підтримувати постійну якість тисяч одиниць продукції. Уся система працює досить добре, виявляючи дефекти значно раніше, ніж традиційні методи, і забезпечуючи відповідність продуктів специфікаціям згідно зі суворими галузевими стандартами, яких усі мають дотримуватися зараз.

Використання координатно-вимірювальних машин (CMM) для високоточної перевірки

КВМ забезпечують точність на рівні мікронів для складних геометрій завдяки автоматизованому зондуванню. Вони зменшують похибки вимірювань на 43% порівняно з ручними штангенциркулями, особливо для авіаційних компонентів, які потребують тонких допусків ISO 2768-MK. У передових моделях передбачена пряма інтеграція з ПЗ CAD, що дозволяє у реальному часі порівнювати проскановані дані з оригінальними проектами для швидкого аналізу відхилень.

Застосування неруйнівного контролю (НК) для виявлення внутрішніх дефектів

Методи НК, зокрема ультразвуковий контроль та рентгенівська дефектоскопія, виявляють підповерхневі тріщини та пористість без пошкодження деталей. Поєднання вихрового струмового контролю з візуалізацією на основі штучного інтелекту підвищило ефективність виявлення дефектів на 29% у автомобільних компонентах (аналіз 2023 року). Ці методи є обов’язковими в галузях, де внутрішні дефекти можуть призвести до катастрофічних відмов.

Інтеграція даних контролю зі статистичним процесом управління (SPC) для безперервного покращення

Виробники сьогодні вводять результати своїх перевірок безпосередньо в системи статистичного контролю процесів, щоб виявляти потенційні проблеми й зменшувати варіації продукції. Наприклад, вимірювання в реальному часі за допомогою ВВВ (координатно-вимірювальної машини). Ці показання часто демонструють, коли інструменти починають зношуватися з часом, що означає, що бригади технічного обслуговування залучаються до роботи ще до того, як деталі виходять за межі специфікацій. Уся система працює як контур зворотного зв'язку, який фактично скорочує кількість бракованого матеріалу приблизно на 30–40 відсотків, залежно від організації виробництва. Крім того, це допомагає компаніям дотримуватися суворих вимог до якості, таких як сертифікація AS9100, яку зараз вимагають багато клієнтів у галузі аерокосмічної промисловості.

Розділ запитань та відповідей

Які поширені причини розмірних неточностей у компонентах, оброблених на верстатах з ЧПК?

До поширених причин належать теплове розширення, прогин інструменту та пружне відновлення матеріалу після обробки.

Як може допомогти GD&T у механічній обробці?

GD&T забезпечує чіткіший контроль форми, орієнтації та розташування, зменшуючи частку браку завдяки визначенню функціональних зон допусків.

Чому важливе реальний час моніторингу в обробці на CNC?

Моніторинг у реальному часі допомагає своєчасно виявляти потенційні проблеми, зменшуючи дороге бракування та необхідність переділки.

Як параметри різання впливають на якість поверхні?

Параметри різання, такі як подача та швидкість шпінделя, суттєво впливають на гладкість та шорсткість поверхні.

Яку роль відіграють інструменти з вбудованими датчиками в обробці на CNC?

Вони допомагають рано виявляти знос інструменту, зменшуючи незаплановані простої та забезпечуючи точність розмірів.
