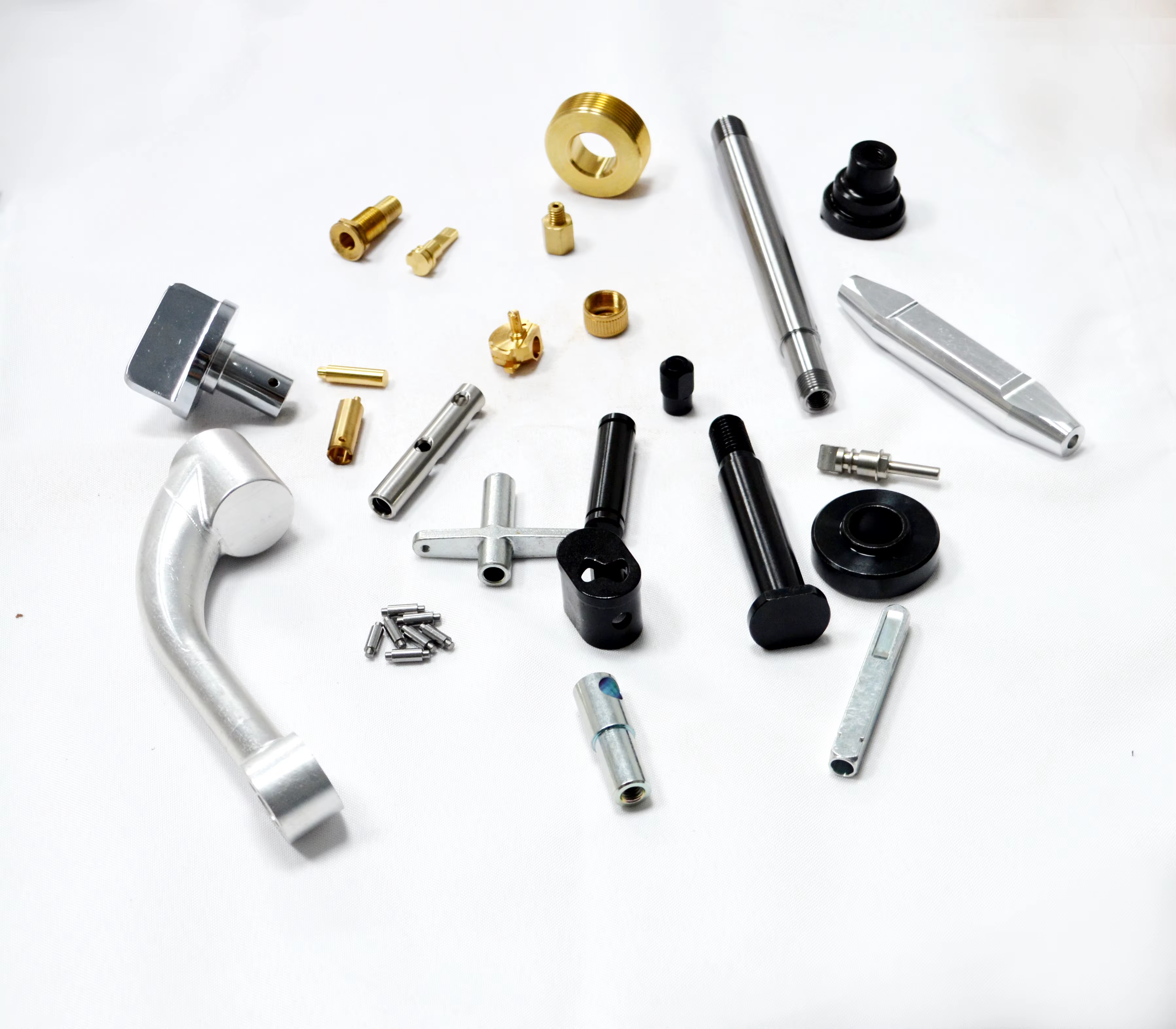

So erhalten Sie hochpräzise kundenspezifische CNC-Teile für Ihr Projekt

Definieren Sie die Präzisionsanforderungen und Toleranzen für Ihre kundenspezifischen CNC-Teile

Grundlagen der präzisen CNC-Bearbeitung verstehen

Die CNC-Bearbeitung (Computerized Numerical Control) basiert auf computergesteuerten Werkzeugen, um Bauteile mit hoher Wiederholgenauigkeit und Präzision herzustellen – ein entscheidender Faktor bei der Fertigung von Komponenten für Flugzeuge, medizinische Geräte und Halbleitermaschinen. Hochwertige Systeme erreichen Toleranzen von etwa ±0,0002 Zoll (das entspricht 5 Mikrometern); die meisten alltäglichen Anwendungen kommen jedoch gut mit einer Toleranz von ±0,001 Zoll aus. Dadurch erzielen Hersteller ein ausgewogenes Verhältnis zwischen Leistungsfähigkeit, Kosten und technischer Machbarkeit. Laut praktischen Erfahrungen direkt von der Fertigungsfläche senkt die frühzeitige Festlegung der richtigen Toleranzen die Ausfallrate vor Ort bei besonders kritischen Systemen – bei denen kein Spielraum für Fehler besteht – um rund 30 %. Und hier ist ein wichtiger Punkt, den erfahrene Ingenieure Neulingen oft nicht ausreichend vermitteln: Die exakte Definition des erforderlichen Genauigkeitsniveaus noch vor Abschluss des Konstruktionsprozesses erspart allen Beteiligten später unnötige Probleme. Werden Spezifikationen nachträglich geändert oder unklar formuliert, verzögert sich die Produktion – manchmal sogar verdoppelt sich die Zeit – allein deshalb, weil niemand zuvor wusste, was genau benötigt wurde, bis es bereits zu spät war.

Auswahl realistischer Toleranzen: von ±0,0002" bis ±0,002" basierend auf der Funktion

Bei der Auswahl von Toleranzen sollten Sie sich darauf konzentrieren, was im Einsatz tatsächlich erforderlich ist, statt sich ausschließlich an den Spezifikationen zu orientieren, die angeben, was technisch möglich ist. Zu enge Toleranzen erhöhen die Kosten unnötig und verzögern Projekte nach links und rechts. Umgekehrt führen zu großzügige Toleranzen dazu, dass Teile nicht korrekt passen, Komponenten schneller ausfallen oder – noch schlimmer – Sicherheitsprobleme entstehen. Die meisten Kunststoffgehäuse und Metallhalterungen benötigen keine engere Toleranz als ±0,002 Zoll. Damit bleiben die Preise angemessen, ohne die Funktionalität einzuschränken. Bei bewegten Teilen, die sich miteinander drehen, bei Dichtungen, die Druck halten müssen, oder bei Präzisionsbefestigungen für Maschinen erhöhen wir die Toleranz üblicherweise auf ±0,001 Zoll. Diese engen Toleranzen gewährleisten einen störungsfreien Langzeiteinsatz. Für besonders kritische Anwendungen wie Sensoren in Flugzeugen oder medizinische Implantate, die im menschlichen Körper eingesetzt werden, gehen Hersteller manchmal bis auf eine Toleranz von ±0,0002 Zoll. Beachten Sie jedoch, dass dies etwa 20 bis 30 Prozent höhere Kosten verursacht, da die Maschinen langsamer laufen, spezielle Werkzeuge erforderlich sind und jedes einzelne Teil mit teuren Koordinatenmessmaschinen geprüft werden muss. Werfen Sie einen Blick auf die untenstehende Tabelle, um zu sehen, welcher Toleranzbereich für unterschiedliche Anwendungsfälle am besten geeignet ist.

Stellen Sie funktionale Schnittstellen vor kosmetischen Oberflächen in den Vordergrund – und beachten Sie: Enger ist nicht immer besser. Eine gut begründete Toleranz von ±0,001" für eine Lagerbohrung liefert mehr Nutzen als eine unbegründete Toleranz von ±0,0005" an einem nicht funktionalen Flansch.

Konstruktion und Werkstoffauswahl für hochpräzise CNC-Teile optimieren

Werkstoffe an Leistungsanforderungen anpassen: Aluminium, Edelstahl, Titan und technische Kunststoffe

Welches Material ausgewählt wird, hat einen erheblichen Einfluss darauf, wie dimensionsstabil die Bauteile bleiben, wie einfach sie zu bearbeiten sind und wie zuverlässig sie im Laufe der Zeit sind. Nehmen Sie beispielsweise Aluminiumlegierung 6061-T6: Diese Legierung bietet ein hervorragendes Gleichgewicht zwischen Festigkeit, guter Wärmeleitfähigkeit und guter Bearbeitbarkeit – daher kommt sie häufig in Flugzeugstrukturen und Kühlsystemen zum Einsatz. Edelstahlvarianten wie die Sorten 303 und 316 zeichnen sich durch ihre Korrosionsbeständigkeit und ihre Unempfindlichkeit gegenüber Körperflüssigkeiten aus und sind daher die bevorzugte Wahl für medizinische Instrumente sowie Geräte, die mit Flüssigkeiten umgehen. Dann gibt es Titanlegierung Grad 5 (Ti-6Al-4V): Sie vereint außergewöhnliche Festigkeit mit geringem Gewicht – ideal, wenn jedes Gramm im Luft- und Raumfahrtbereich oder im Rennsport zählt. Die Bearbeitung von Titan ist jedoch nicht ohne Herausforderungen: Aufgrund seiner schlechten thermischen Eigenschaften verschleißen Werkzeuge bei der Zerspanung schneller. Technische Kunststoffe wie PEEK behalten auch bei stark schwankenden Temperaturen ihre Form und weisen zudem gute elektrische Isoliereigenschaften auf. Diese Materialien erfordern jedoch eine sorgfältige Handhabung während der Zerspanung: Der Maschinist muss geeignete Vorschübe und Drehzahlen einstellen und für eine steife Spannung sorgen, um Verformungen oder Überhitzung zu vermeiden, die das Bauteil vollständig unbrauchbar machen könnten.

Wichtige Auswahlkriterien umfassen:

• Spannungsbelastungen > 50 ksi – vergütete Legierungen (z. B. 17-4 PH-Edelstahl, Ti-6Al-4V)
• Exposition gegenüber aggressiven Chemikalien oder salzhaltigen Umgebungen – Edelstahl 316, Hastelloy oder PEEK
• Gewichtsbeschränkungen – Aluminium, Magnesium oder Kohlenstofffaserverbundwerkstoffe
• Elektrische Isolation oder HF-Transparenz – PEEK, Ultem oder Vespel

Stellen Sie stets die Materialzertifikate (z. B. Werkstoffprüfzeugnisse) sicher und überprüfen Sie die Erfahrung des Lieferanten mit der gewählten Werkstoffsorte – insbesondere bei exotischen Legierungen oder hochreinen Polymeren.

Best Practices für das Konstruieren für die Fertigung (DFM), um enge Toleranzen zu erreichen, ohne überdimensioniert zu konstruieren

Ein effektives DFM minimiert Kosten und Risiken, bewahrt jedoch gleichzeitig die Präzision – indem es auf die Fertigungsbeschränkungen ausgelegt wird, nicht dagegen. mit standardisieren Sie allgemeine Toleranzen auf ±0,005" (±0,127 mm), sofern keine funktionale Begründung für engere Toleranzen vorliegt; engere Toleranzen von ±0,001" (±0,025 mm) oder noch strenger sind ausschließlich für Paarungsmerkmale, Lagersitze oder Ausrichtungsflächen vorzusehen. Vereinfachen Sie die Geometrie, um Steifigkeit und Werkzeugzugang zu unterstützen:

• Verwenden Sie innere Eckradien ≥ 1/3 der Hohlraumtiefe, um ein Eingreifen scharfer Werkzeuge zu vermeiden
• Halten Sie das Verhältnis von Taschentiefe zu Durchmesser ≤ 4:1, um die Werkzeugverformung einzuschränken
• Halten Sie die Metallwandstärken ≥ 0,8 mm ein, um vibrationsbedingtes Schwingen (Chatter) zu verhindern
• Konsolidieren Sie Merkmale in einer einzigen Aufspannung (z. B. kombinieren Sie Bohren, Fräsen und Gewindeschneiden), wo immer möglich

Die Implementierung dieser Methoden verkürzt die Produktionszyklen typischerweise um rund dreißig Prozent und steigert gleichzeitig die Quote erfolgreicher Erstbefundungen. Bei der Konstruktion von Bauteilen vereinfacht der Austausch überflüssiger Radius-Features durch einfache Kantenabschrägungen die Nachbearbeitung nach der spanenden Fertigung erheblich und bietet den Werkzeugen mehr Spielraum für die Bearbeitung. Oberflächengütespezifikationen wie Ra 0,8 Mikrometer sollten wirklich nur dann gefordert werden, wenn sie unbedingt erforderlich sind – beispielsweise zur Gewährleistung dichter Verbindungen, zur Reduzierung der Reibung im Laufe der Zeit oder zur Erfüllung bestimmter visueller Anforderungen. Gutes Konstruieren für die Fertigung bedeutet keineswegs, bei allen Kosten Ecken zu schneiden. Vielmehr geht es darum, genau zu wissen, wo strenge Toleranzen tatsächlich erforderlich sind, um Ressourcen nicht in Bereiche zu investieren, die sich nicht auf die Leistungsfähigkeit des Endprodukts auswirken.

Einsatz modernster CNC-Technologien und Qualitätssicherung für Genauigkeit im Bereich unter einem Tausendstel

Hochpräzise CNC-Fertigungskapazitäten: 5-Achs-Fräsen, Schweizer-Drehen und Mikrobearbeitung

Die konsistente Erzielung einer Genauigkeit im Bereich von weniger als einem Tausendstel Zoll erfordert speziell entwickelte Maschinenplattformen – nicht nur geschulte Bediener.

• 5-Achs-Fräsen bearbeitet komplexe Konturen (z. B. Turbinenschaufeln, Laufräder) in einer einzigen Aufspannung und eliminiert so Fehler durch erneutes Aufspannen; dabei werden Toleranzen von ±0,0005" über zusammengesetzte Winkel hinweg eingehalten. Thermische Kompensation und Granit-Maschinenbetten tragen zudem zur Stabilisierung der Maße bei.
• Swiss-Type-Drehmaschine zeichnet sich besonders bei schlanken Bauteilen mit hohem Längen-zu-Durchmesser-Verhältnis aus (z. B. Katheterschäfte, endoskopische Instrumente) und gewährleistet eine Durchmessergenauigkeit von ±0,0002" mittels Führungsbuchsen-Stützung und synchronisierter Lebendrehwerkzeuge.
• Mikrobearbeitung verwendet Hartmetallwerkzeuge mit Durchmessern unter 0,1 mm und Spindeln mit Drehzahlen von über 60.000 min⁻¹ und erzeugt Merkmale mit Abmessungen unter 0,004" bei einer Wiederholgenauigkeit von ±0,0001" – ideal für optische Halterungen, mikrofluidische Kanäle und MEMS-Komponenten.

Alle drei Verfahren entsprechen den ASME-B5.54-Normen für geometrische Genauigkeit und setzen auf schwingungsgedämpfte Konstruktionen sowie eine Echtzeit-Überwachung der thermischen Einflüsse, um die Leistungsfähigkeit über gesamte Fertigungschargen hinweg aufrechtzuerhalten.

Robuste Qualitätskontrolle: Prozessüberwachung während der Fertigung, Koordinatenmessmaschinen-Validierung (CMM) und statistische Prozesskontrolle (SPC)

Präzision ohne Verifizierung ist spekulativ. Zuverlässige Hochgenauigkeits-Ergebnisse erfordern eine mehrschichtige, automatisierte Qualitätssicherung:

• Prozessbegleitende Überwachung (über Lastzellen, akustische Emission oder Laser-Taster) erkennt Werkzeugverschleiß oder Schwingungen bereits während des Bearbeitungszyklus – wodurch Ausschuss um bis zu 30 % reduziert wird, bevor sich Fehler ausbreiten.
• CMM-Validierung , durchgeführt an statistisch ausgewählten oder sämtlichen kritischen Merkmalen, bestätigt die dimensionsgemäße Übereinstimmung bis hin zu 0,00005" – mit nachweisbarer Kalibrierung nach NIST-Standards.
• Statistische Prozesskontrolle (SPC) überwacht wichtige Prozessparameter (z. B. Spindellast, Oberflächengüte-Trends) in Echtzeit und ermöglicht proaktive Anpassungen, bevor es zu Toleranzabweichungen kommt. Betriebe mit SPC-basierter Steuerung weisen 50 % weniger Durchschlüpfe und eine Chargenkonformität von 99,98 % im Vergleich zu konventionellen Methoden auf (Journal of Manufacturing Systems, 2024).

Dieses integrierte Rahmenkonzept gewährleistet Konsistenz – nicht nur Konformität – mit Ihren definierten Präzisionsanforderungen.

Partneren Sie mit einem vertrauenswürdigen CNC-Hersteller für zuverlässige kundenspezifische CNC-Teile

Die Auswahl des richtigen Partners ist entscheidend, um diese Präzisionsziele zu erreichen. Suchen Sie zunächst nach Lieferanten mit ISO-9001:2015-Zertifizierung, da dieser Standard laut einer aktuellen Studie des Quality Digest aus dem Jahr 2023 die Fehlerquote signifikant senkt – um rund 30 %. Doch beschränken Sie sich nicht darauf, lediglich die erforderlichen Zertifikate abzuhaken. Stellen Sie sicher, dass der Lieferant tatsächlich über fundierte Erfahrung im Umgang mit Werkstoffen wie Titanlegierung Grade 5 oder PEEK-Harz verfügt. Erkundigen Sie sich nach seiner Erfahrung mit Fertigungstechniken wie Schweizer Drehen oder Mehrachsen-Konturfräsen. Fordern Sie konkrete Nachweise anhand realer Bauteile an, die der Lieferant bereits hergestellt hat, prüfen Sie dessen Audit-Dokumentation und sprechen Sie – wenn möglich – frühere Kunden an. Prüfen Sie zudem, ob das Qualitätskontrollsystem regelmäßige Messungen während der Produktion mittels Koordinatenmessmaschinen vorsieht, eine angemessene statistische Prozesskontrolle (SPC) während der gesamten Fertigung gewährleistet und wie der Lieferant die Kalibrierung seiner Messgeräte gemäß den offiziellen nationalen Standards handhabt.

Zusammenarbeit ist genauso wichtig wie alles andere. Gute Partner warten nicht, bis Probleme auf der Produktionsfläche auftreten; stattdessen informieren sie die Konstrukteure frühzeitig über Schwierigkeiten mit Toleranzen, Wänden, die für die Fertigung möglicherweise zu dünn sind, oder Vorrichtungen, die langfristig nicht ordnungsgemäß funktionieren werden – und das bereits lange, bevor das erste Metall bearbeitet wird. Wenn Hersteller solche Aspekte frühzeitig erkennen, sparen Unternehmen Geld durch teure Neukonstruktionen und bringen ihre Produkte schneller in die Hände der Kunden. Hersteller, die ihr Fachgebiet beherrschen, gut kommunizieren und sich wirklich um Qualität kümmern, stellen nicht einfach nur Teile her – sie tragen aktiv dazu bei, das zu schützen, was ein Produkt im Markt erfolgreich macht, gewährleisten die Einhaltung aller jener Vorschriften, die sich ständig zu ändern scheinen, und halten die gesamte Lieferkette auch dann reibungslos am Laufen, wenn unerwartete Herausforderungen auftauchen.

FAQ

Welche Bedeutung hat die Festlegung von Präzisionsanforderungen vor Beginn der Produktion?

Die Festlegung der Präzisionsanforderungen vor der Produktion stellt sicher, dass die Spezifikationen von Anfang an eindeutig sind und Verzögerungen sowie Kosten durch unnötige Änderungen während der Fertigung vermieden werden.

Wie beeinflussen Materialauswahlentscheidungen die Präzisionsbearbeitung mit CNC?

Die Wahl des Materials wirkt sich auf die Maßhaltigkeit, Bearbeitbarkeit und Leistungsfähigkeit aus. Aluminium beispielsweise bietet ein ausgewogenes Verhältnis aus Festigkeit und Bearbeitbarkeit, während Titan zwar fest und leicht ist, aber schwieriger zu bearbeiten ist.

Welche Vorteile bietet der Einsatz fortschrittlicher CNC-Technologien wie 5-Achsen-Fräsen?

Fortgeschrittene CNC-Technologien wie das 5-Achsen-Fräsen ermöglichen komplexere und präzisere Bauteile, indem Fehler durch erneutes Aufspannen vermieden und enge Toleranzen eingehalten werden, was die gesamte Fertigungseffizienz steigert.

Wie kann ein vertrauenswürdiger CNC-Hersteller die Qualität kundenspezifischer CNC-Bauteile gewährleisten?

Ein vertrauenswürdiger CNC-Hersteller stellt die Qualität durch Zertifizierungen wie ISO 9001:2015, Erfahrung mit spezifischen Materialien und Verfahren sowie durch robuste Qualitätskontrollsysteme wie Prozessüberwachung und CMM-Validierung sicher.
