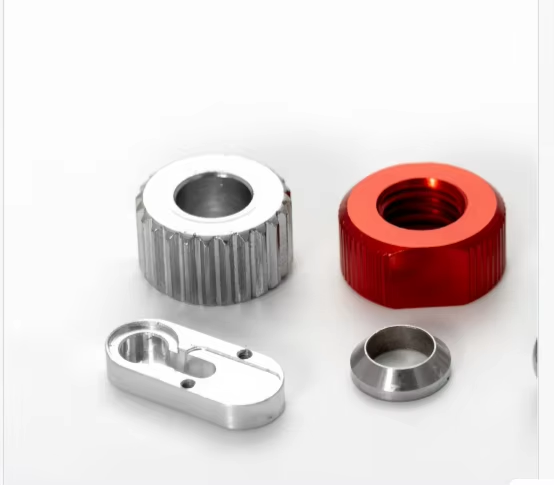

So funktioniert die Präzisionssteuerung bei der CNC-Teilefertigung

Die CNC-Präzisionssteuerungsschleife: Vom G-Code zu mikropräzisen CNC-Teilen

Mikropräzise CNC-Teile beginnen mit dem G-Code – der deterministischen Befehlssprache, die Werkzeugwege, Spindeldrehzahlen und Vorschubgeschwindigkeiten definiert. Moderne CNC-Steuerungen führen diese Befehle aus und integrieren dabei Echtzeit-Sensor-Feedback, um ein geschlossenes Regelkreissystem zu bilden, das die Maßhaltigkeit innerhalb von ±5 µm gewährleistet – eine Toleranzgrenze, die für Luft- und Raumfahrt-, Medizin- sowie optische Komponenten unverzichtbar ist.

Wie Echtzeit-Feedback Spindeldrehzahl, Vorschubgeschwindigkeit und Schnitttiefe regelt

Integrierte Sensoren überwachen die Werkzeugposition, Vibrationen, Schnittkräfte und thermische Ausdehnung – und liefern Echtzeitdaten an PID-basierte Regelalgorithmen. Sobald sich Regelausschläge (Chatter) zeigen oder ein Temperaturanstieg eine Abweichung von den Sollmaßen droht, passt die Steuerung automatisch Drehzahl, Vorschubgeschwindigkeit oder Schnitttiefe an. Diese Korrekturen auf Mikrosekundenebene gewährleisten Oberflächenrauheiten unter 0,8 Ra und halten Toleranzen während der gesamten Fertigungslaufzeit konstant innerhalb von ±5 µm.

Warum adaptive Regelung mikroskopisch kleine Abweichungen verhindert, die die Integrität von CNC-Teilen beeinträchtigen könnten

Adaptives Regelungssystem geht über eine reaktive Korrektur hinaus: Es nutzt prädiktive Analysen von Sensordatenströmen, um Verschleißerscheinungen zu antizipieren, bevor sie die Geometrie beeinträchtigen. So können sich verändernde Schwingungsharmoniken beispielsweise einen beginnenden Werkzeugverschleiß signalisieren; das System reagiert darauf, indem es vorsorglich die Schnitttiefe reduziert – wodurch die Bauteilintegrität gewahrt bleibt, ohne die Zykluszeit zu unterbrechen. Wie in der Serienfertigung für die Luft- und Raumfahrt nachgewiesen wurde, senkt dieser Ansatz die Ausschussrate um 97 % (Manufacturing Journal, 2023) und verwandelt Präzision von einer statischen Spezifikation in ein dynamisch aufrechterhaltenes Ergebnis.

Grundlegende Voraussetzungen für die Präzision bei CNC-Bauteilen: Werkzeuge, Spannmittel und kinematische Ausrichtung

Die Präzision bei der Fertigung von CNC-Bauteilen beruht auf drei miteinander verbundenen Säulen: einer optimierten Werkzeuggeometrie, einer steifen Werkstückaufspannung und einer exakten kinematischen Ausrichtung. Gemeinsam unterdrücken sie mechanische und thermische Störungen, die andernfalls mikrometergenaue Abweichungen in den fertigen Bauteilen verursachen würden.

Wie Steifigkeit und kinematische Kopplung vibrationsbedingte Toleranzdrift eliminieren

Vibrationen bleiben eine Hauptursache für Toleranzdrift – sie können Fehler von mehr als ±5 µm in instabilen Aufbauten verursachen. Die kinematische Kopplung behebt dieses Problem an der Wurzel: Durch die Einspannung des Werkstücks mittels präzise positionierter, nicht redundanter Kontaktpunkte wird Überlastung vermieden, während gleichzeitig alle sechs Freiheitsgrade vollständig neutralisiert werden. In Kombination mit hochsteifen hydraulischen oder Schrumpfspannfuttern dämpft dieses Verfahren harmonische Resonanzen um bis zu 90 % (Precision Engineering Journal, 2023) und ermöglicht so eine konsistente Maßhaltigkeit innerhalb von ±2 µm sowie Oberflächengüten unter 0,8 Ra – selbst bei längeren Hochgeschwindigkeitsbearbeitungen.

Warum eine fachgerechte Werkstückaufspannung die Ausschussrate beim ersten Werkstück bei hochgenauen CNC-Teilen um über 70 % senkt

Unzureichende Spannmittel sind für 58 % der Erstteil-Ausfälle bei Anwendungen mit Toleranzen unter 10 µm verantwortlich. Modulare Spannfutter, Vakuumspannbacken und maßgeschneiderte, ingenieurmäßig entwickelte Vorrichtungen gewährleisten eine wiederholbare Positionierung mit geringer Streuung – und liefern eine Positionsabweichung von weniger als 5 µm über alle Aufspannungen hinweg. Diese Zuverlässigkeit senkt die Ausschussrate bei Erstteilen um 71 %, beschleunigt Werkstückwechsel um 40 % und unterstützt direkt die Durchsatzleistung für komplexe, hochgradig variantenreiche CNC-Teile, ohne dabei die Genauigkeit einzubüßen.

Digitale Präzisions-Pipeline: CAD/CAM, deterministischer G-Code und Intelligenz der CNC-Steuerung

Wie CAM-Postprozessoren geometrische Intentionen in wiederholbare CNC-Teilebefehle umwandeln

CAD/CAM-Software verbindet digitales Design und physische Ausgabe durch deterministische Werkzeugbahn-Generierung. Wenn ein CAD-Modell geometrische Toleranzen von ±0,005 mm vorgibt, übersetzen zertifizierte Postprozessoren diese Anforderungen in eindeutige Maschinenanweisungen – unter Anwendung von Werkzeugverformungskompensation, Eckenausrundung und kinematischer Look-Ahead-Logik. Beispielsweise werden bei einem Turbinengehäuse mit 74 schrägen Mikrobohrungen Bewegungsbahnen erzeugt, die sowohl die Maschinendynamik als auch das Materialverhalten berücksichtigen. Dadurch wird die interpretative Mehrdeutigkeit eliminiert, die für 23 % der historischen maßlichen Abweichungen bei komplexen CNC-Teilen verantwortlich war (Journal of Manufacturing Systems, 2023).

Warum G-Code-Mehrdeutigkeit eine Hauptursache für maßliche Drift bei der CNC-Teilefertigung ist

G-Code bleibt eine kritische Schwachstelle – nicht aufgrund seines Kernstandards, sondern aufgrund inkonsistenter Implementierung herstellerspezifischer Erweiterungen. Nehmen Sie G64der Pfad-Misch-Befehl: Ein Controller kann die Konturgenauigkeit priorisieren, ein anderer die Geschwindigkeit – was zu Abweichungen von ±4 µm bei Turbinenschaufelprofilen führt, wo die Oberflächenkontinuität die aerodynamische Leistung bestimmt. Solche Inkonsistenzen tragen zu 18 % Ausschuss bei hochgenauer Luft- und Raumfahrt-Bearbeitung bei (ASME-Toleranzanalyse, 2024). Heutige intelligente Steuerungen mindern dieses Risiko durch kinematische Validierung in Echtzeit – sie kennzeichnen oder lehnen mehrdeutigen oder nichtdeterministischen Code vor der Ausführung ab.

Überprüfung und Aufrechterhaltung der Präzision: In-Prozess-Metrologie und statistische Prozesskontrolle für CNC-Teile

Wie Echtzeit-Sensorfeedback adaptive Korrekturen mit einer Unsicherheit von ±0,5 µm ermöglicht

Eingebettete Metrologie – wie Laserinterferometer, Dehnungsmessstreifen und piezoelektrische Kraftsensoren – liefert während der Bearbeitung kontinuierliches Feedback mit einer Auflösung unterhalb eines Mikrometers. Dadurch werden adaptive Korrekturen ermöglicht, die die Maßgenauigkeit innerhalb von ±0,5 µm (0,0005 mm) aufrechterhalten während des Schneidens im Gegensatz zu Regelkreisen ohne Rückkopplung, die ideale Bedingungen voraussetzen, kompensiert die geschlossene, prozessintegrierte Regelung während des Bearbeitungszyklus Variablen wie thermische Ausdehnung, Spannungsrelaxation des Werkstoffs oder fortschreitenden Werkzeugverschleiß – wodurch Ausschuss um 37 % reduziert und sichergestellt wird, dass jedes Teil den Spezifikationen entspricht wie gefertigt , nicht nur wie geprüft .

Warum herkömmliche Prüfungen außerhalb des Fertigungsprozesses thermische und dynamische Drift bei CNC-Teilen nicht erfassen können

Die Prüfung nach dem Fertigungsprozess erfolgt, nachdem das Teil abgekühlt, entspannt und von der Maschine entfernt wurde – sie ist daher blind gegenüber transienten Effekten, die die tatsächliche funktionale Genauigkeit bestimmen. Reibungsbedingte thermische Gradienten, dynamische Spindellaufungenauigkeiten und Restspannungen verzerren sämtlich die Geometrie während die Bearbeitung, aber sie dissipieren vor der Offline-Messung. Folglich können dimensionsstabile Teile – die die Endprüfung bestehen – später verziehen, verklemmen oder unter Betriebslast versagen. Branchenstudien bestätigen, dass thermische und dynamische Drift für über 60 % der unentdeckten Fehler in hochpräzisen Anwendungen verantwortlich sind (ASME-Toleranzanalyse, 2024), was unterstreicht, warum die Verifizierung während des Prozesses nicht mehr optional ist – sie ist vielmehr die Grundlage für die Integrität von CNC-Teilen.

Häufig gestellte Fragen

Was ist G-Code im CNC-Bereich?

G-Code ist die Programmiersprache, die zur Steuerung von CNC-Maschinen verwendet wird und Werkzeugwege, Spindeldrehzahlen sowie Vorschubgeschwindigkeiten definiert, um präzise Teile herzustellen.

Wie verbessert Echtzeit-Feedback die Genauigkeit beim CNC-Bearbeiten?

Echtzeit-Feedback nutzt Sensordaten, um Bearbeitungsparameter wie Spindeldrehzahl und Vorschubgeschwindigkeit anzupassen und so durch Korrektur von Fehlern während des Prozesses eine hohe Genauigkeit aufrechtzuerhalten.

Welche Rolle spielt die Werkstückaufspannung bei der CNC-Präzision?

Die Werkstückspannung stellt sicher, dass das Werkstück genau und stabil positioniert wird, wodurch Vibrationen und Positionsabweichungen minimiert werden, um die Präzision zu verbessern und die Ausschussrate bei Erststücken zu senken.

Warum ist die Prozessmesstechnik für die Fertigung von CNC-Teilen wichtig?

Die Prozessmesstechnik liefert kontinuierliches Feedback während der Bearbeitung und ermöglicht dadurch Anpassungen, die die Genauigkeit des Werkstücks gewährleisten und Abweichungen infolge thermischer und dynamischer Einflüsse verhindern.
